Moduł diagnostyczny SMART ROTENSO

Moduł diagnostyczny SMART ROTENSO

Producent: Rotenso
Kod produktu: MODUŁ DIAG SMART
Klasa: A

Kompatybilność modułu diagnostycznego SMART ROTENSO obejmuje serie: Ukura, Imoto, Revio, Versu, Mirai, Hiro, Tenji, Nevo, Jato oraz Unico. Dzięki szerokiej kompatybilności moduł stanowi uniwersalne narzędzie serwisowe do wielu modeli klimatyzatorów Rotenso.

Opis:

Moduł diagnostyczny SMART ROTENSO to zaawansowany interfejs serwisowo-diagnostyczny przeznaczony do kontroli, analizy i diagnostyki pracy klimatyzatorów inwerterowych Rotenso. Urządzenie umożliwia odczyt aktualnych parametrów pracy klimatyzatora, sprawdzanie kodów błędów, analizę komunikacji między jednostkami oraz ręczne wysterowanie wybranych podzespołów jednostki zewnętrznej.

Moduł pozwala na szybki podgląd najważniejszych danych pracy systemu, takich jak aktualna częstotliwość pracy sprężarki, docelowa częstotliwość pracy sprężarki, prąd pracy urządzenia, temperatury czujników, tryb pracy, otwarcie zaworu EEV, prędkość wentylatora jednostki zewnętrznej oraz błędy jednostki wewnętrznej i zewnętrznej. Dzięki temu urządzenie znacząco ułatwia serwisowanie, sprawdzanie parametrów i diagnozowanie ewentualnych usterek.

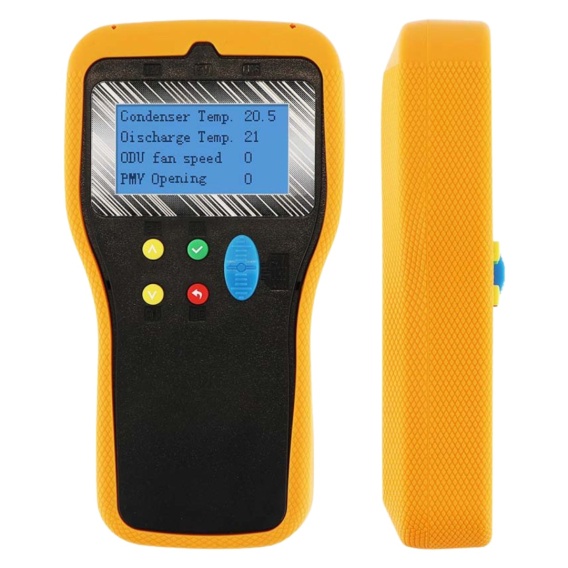

Produkt został wyposażony w wielofunkcyjny wyświetlacz LCD, który pozwala prezentować złożone informacje w czytelnej formie. Kompaktowa konstrukcja o wymiarach 180 × 95 × 30 mm oraz niska masa 400 g sprawiają, że moduł jest wygodny w transporcie i pracy serwisowej. Dodatkowym udogodnieniem jest magnes umieszczony z tyłu obudowy, umożliwiający przymocowanie urządzenia do metalowej powierzchni podczas diagnostyki.

Moduł diagnostyczny SMART ROTENSO umożliwia łatwe podłączenie do klimatyzatora bez konieczności demontażu jednostki wewnętrznej lub zewnętrznej. Urządzenie może być podłączane przez złącze LNS do zacisków jednostki zewnętrznej lub przez port testowy 5V TestPort na głównej płycie PCB jednostki zewnętrznej. Selektor połączeń pozwala wybrać odpowiedni tryb pracy urządzenia.

Moduł umożliwia diagnostykę i kontrolę takich parametrów jak: aktualna częstotliwość pracy sprężarki, temperatura wymiennika jednostki wewnętrznej, temperatura wymiennika jednostki zewnętrznej, temperatura powietrza z jednostki wewnętrznej, temperatura zewnętrzna, temperatura tłoczenia, temperatura powrotu czynnika do jednostki zewnętrznej, docelowa częstotliwość pracy sprężarki, prąd pracy urządzenia, napięcie zasilania jednostki zewnętrznej / modułu IPM, największa wartość napięcia zasilania, ustawiona temperatura, otwarcie zaworu EEV, tryb pracy, tryb pracy jednostki wewnętrznej, obciążenie jednostki zewnętrznej, błąd jednostki wewnętrznej, błąd jednostki zewnętrznej oraz prędkość wentylatora jednostki zewnętrznej.

Urządzenie oferuje funkcję Information Inquiry, czyli zapytanie o informacje i parametry pracy klimatyzatora. W tym trybie można sprawdzić m.in. częstotliwość docelową jednostki wewnętrznej, zewnętrzną częstotliwość docelową, zewnętrzną częstotliwość sterowania, rzeczywistą częstotliwość jednostki zewnętrznej, temperaturę pomieszczenia T1, temperaturę wymiennika jednostki wewnętrznej T2, temperaturę wymiennika jednostki zewnętrznej T3, temperaturę otoczenia T4, temperaturę tłoczenia Td, temperaturę modułu IPM, prędkość wentylatora jednostki zewnętrznej, stopień otwarcia zaworu PMV/EEV, ustawioną temperaturę Ts, tryb pracy jednostki wewnętrznej, napięcie DC bus, napięcie AC oraz prąd pracy.

Moduł obsługuje również zapytanie o kod błędu, dzięki czemu pozwala sprawdzić aktualne usterki systemu. W przypadku wystąpienia błędu urządzenie wyświetla kod oraz informacje diagnostyczne naprzemiennie, co ułatwia szybkie rozpoznanie problemu. Moduł może wskazywać m.in. błędy komunikacji, błędy czujników temperatury, błędy EEPROM, zabezpieczenia napięciowe, zabezpieczenia prądowe, ochronę sprężarki, błędy modułu IPM oraz ograniczenia częstotliwości pracy.

W trybie Parameter Setting moduł pozwala na ręczne ustawienie wybranych parametrów pracy urządzenia. Użytkownik może kontrolować docelową częstotliwość sprężarki, prędkość wentylatora jednostki zewnętrznej, stopień otwarcia elektrycznego zaworu rozprężnego EEV/PMV oraz zawór 4-drogowy. Funkcja ta jest szczególnie przydatna podczas zaawansowanych czynności serwisowych i testowych.

Moduł diagnostyczny SMART ROTENSO umożliwia także analizę komunikacji między jednostkami. Funkcja Commu. Error Analysis pozwala sprawdzić komunikację jednostki wewnętrznej i zewnętrznej, wskazując m.in. błąd komunikacji jednostki wewnętrznej, błąd komunikacji jednostki zewnętrznej lub prawidłową komunikację. Dostępna jest również funkcja Self-check, służąca do sprawdzenia poprawności działania samego modułu w zakresie kontroli komunikacji.

Urządzenie może działać również jako symulator jednostki wewnętrznej, umożliwiając ustawienie wybranych parametrów, takich jak tryb pracy, częstotliwość docelowa, prędkość wentylatora, temperatura wewnętrzna T1 oraz temperatura parownika T2, a następnie przesłanie ich do jednostki zewnętrznej w celu zmiany jej stanu pracy.

W skład zestawu wchodzi moduł diagnostyczny, kabel połączeniowy wysokiego napięcia 3 × 20 AWG, dwa kable połączeniowe niskiego napięcia 4 × 24 AWG oraz instrukcja obsługi. Urządzenie posiada przyciski UP, DOWN, OK i WSTECZ, a także selektor połączeń, port wysokiego napięcia, port niskiego napięcia oraz magnes montażowy.

Podczas pracy z urządzeniem należy zachować szczególną ostrożność. Przed rozpoczęciem testów należy wyłączyć wszystkie źródła zasilania i odczekać minimum 3 minuty, aby umożliwić zanik napięć kondensatora. Przed odłączaniem lub podłączaniem zacisków należy upewnić się, że wszystkie napięcia są zerowe. Instalację i serwis urządzeń powinny wykonywać wyłącznie wykwalifikowane osoby.

Moduł diagnostyczny SMART ROTENSO to profesjonalne narzędzie dla instalatorów i serwisantów, które umożliwia diagnostykę klimatyzatorów, odczyt parametrów pracy, analizę komunikacji, sprawdzanie kodów błędów oraz ręczne sterowanie podzespołami jednostki zewnętrznej. Dzięki kompaktowym wymiarom, czytelnemu wyświetlaczowi, łatwemu podłączeniu i szerokiej kompatybilności znacząco usprawnia obsługę serwisową systemów klimatyzacji Rotenso.

Klasa A: produkt nowy, w oryginalnym opakowaniu, bez skaz wizualnych.

Instrukcja obsługi: /upload/bf945/images/841d8c1bb045d1910d1f150cad734dcd.pdf
